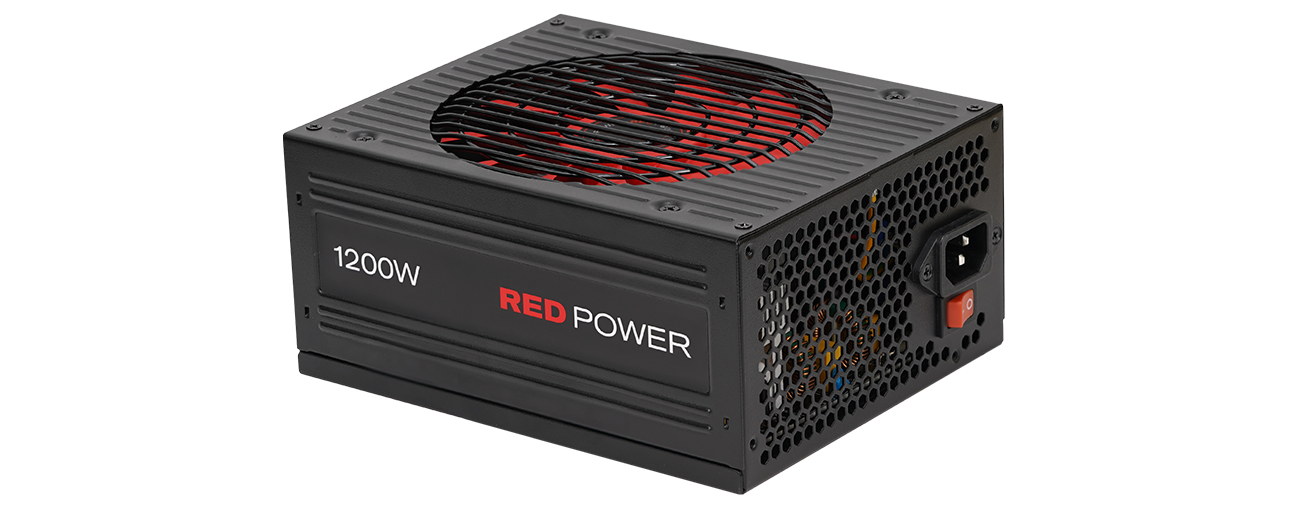

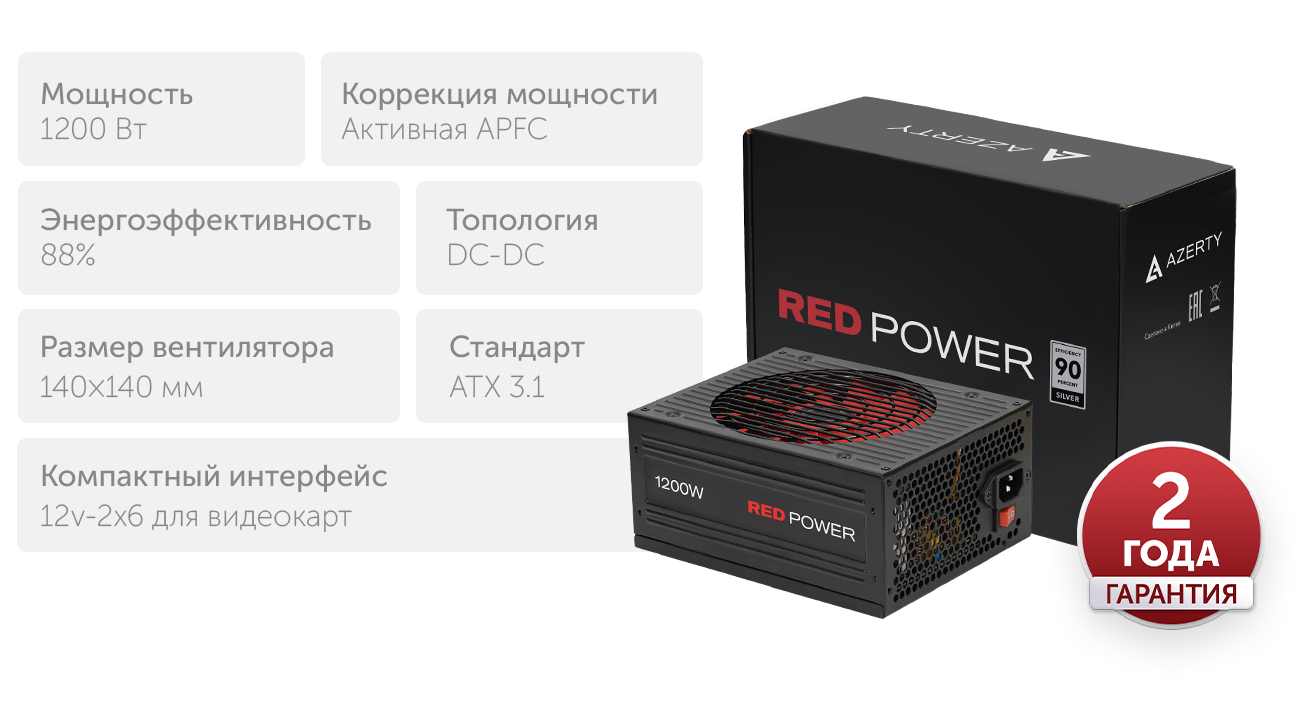

Azerty RPS-1200MA представляет собой блок питания с впечатляющей суммарной максимальной выходной мощностью, достигающей 1200 Вт. Он подойдет для большинства типов компьютера, будь то продвинутая игровая система или высокопроизводительная рабочая станция.
Данное устройство соответствует стандарту ATX12V версии 3.1 и по своим характеристикам сходно с импульсными источниками питания стандарта 80 PLUS Silver. Получение мощности в 1200 Вт по линии +12V стало возможным благодаря использованию отдельного преобразователя DC-DC. Данный элемент схемотехники уменьшает шум, устраняет дисбаланс электрической нагрузки и защищает компоненты ПК.

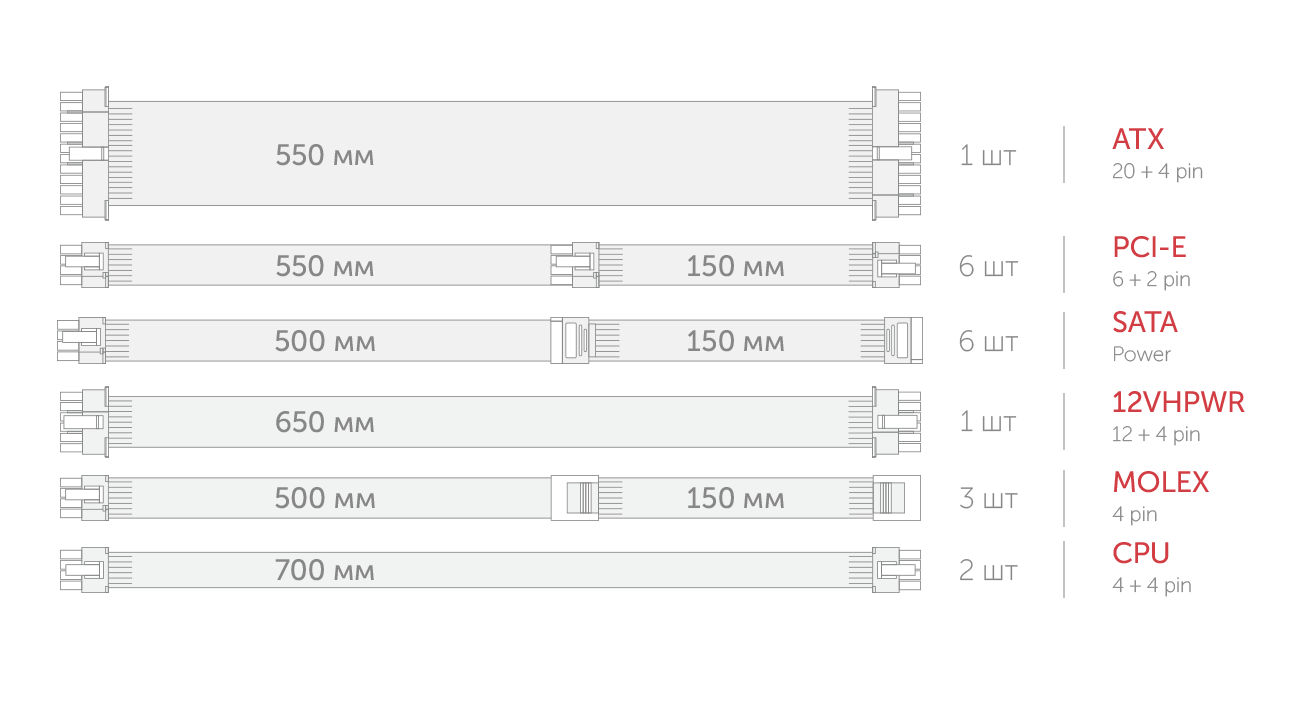

Кабели в комплекте
Модульное подключение кабелей. Компактный интерфейс 12v-2x6 для видеокарт.
Модульная конструкция предлагает ряд преимуществ. Возможность подключения лишь необходимого набора кабелей не только упрощает их укладку при сборке, но и обеспечивает легкий доступ ко всем компонентам, требующим замены. Одновременно облегчается поддержание чистоты внутри корпуса и обеспечивается оптимальный воздухообмен, что способствует эффективному охлаждению и, как следствие, увеличению срока службы компонентов компьютера.
Используемые провода имеют сечение не менее 18AWG. Учтены длина кабелей и количество разъёмов: 6 – SATA, 3 – Molex и 6 восьмиконтактных (6+2) разъёмов для подключения питания видеокарты. Также имеется отдельный разъем питания видеокарты 12VHPWR (12v-2x6). Для обеспечения питания двухпроцессорных материнских плат, а также плат, поддерживающих установку особо мощных процессоров и их разгон, предусмотрены два восьмиконтактных (4+4) разъёма питания процессора.
Как мы тестируем блоки питания

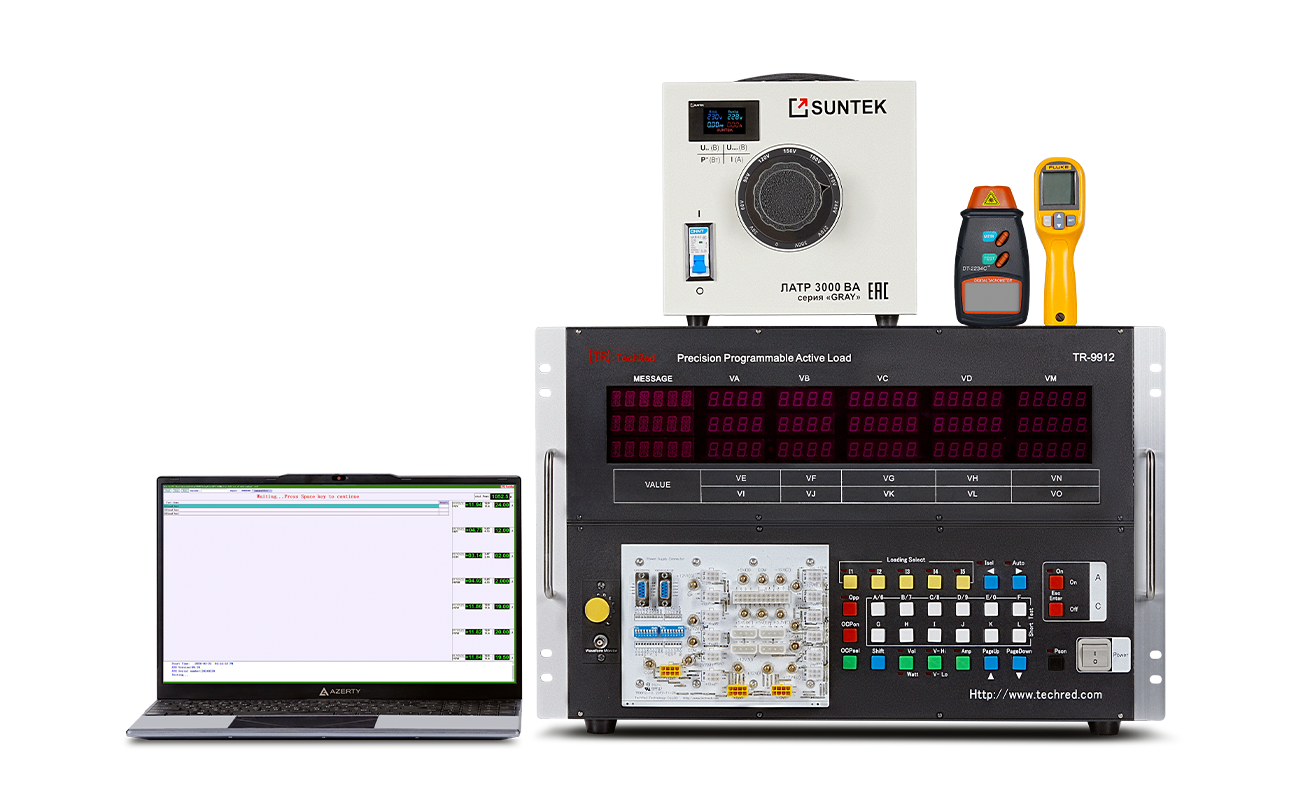

Блоки питания Azerty проходят многоступенчатое тестирование, подтверждающее их надежность и соответствие заявленным характеристикам. Испытания выполняются на автоматическом тестере нагрузки TeachRed TR-9912, который позволяет запускать 18 тестов: от базовой нагрузки до имитации короткого замыкания и динамических перепадов нагрузки.
Результаты тестирования
Тест максимальной стартовой нагрузки Тест имитирует запуск ПК с мощными GPU/CPU и выявляет скрытые дефекты. Проверка максимальной стартовой (сразу после включения) мощности завершилась на отметке 650 Вт.
Тест длительной работы под 100% нагрузкой
Длительная проверка блока питания ATX на мощности 1244 Вт закончилась успешно.
Тест динамической нагрузки
Тест проверяет способность БП мгновенно реагировать на изменения нагрузки — имитация запуска игры, рендера видео, подключения периферии.
Тест основных типов защит
Проверены все ключевые типы защит стандарта ATX12V. Все сработали корректно.
Over Power Protection — защита от перегрузки по мощности.
Over Current Protection — защита от перегрузки по току.
Short Circuit Protection — защита от короткого замыкания на выходах. Защита отработала нормально.
Over Temperature — защита от перегрева (> 110 – 125 °C). Тестируемый блок питания выключился при достижении 105 градусов на радиаторе синхронных выпрямителей.
Over/Under Voltage Protection — защиты блока питания по напряжению. С помощью ЛАТР были проверены эти защиты и поддержка широкого диапазона питающих напряжений. Блок питания при нагрузке 633,7 Вт стабильно работал при входном напряжении 180–265 В: без просадок и скачков на выходе. При выходе за эти пределы он отключался.
Тест номинальной мощности
Блок питания непрерывно проработал 20 минут под максимальной заявленной нагрузкой. Напряжения не вышли за границы допустимого.
Дополнительные тесты
Помимо основных нагрузочных тестов проведены измерения временных характеристик сигнала Power Good и стабильности питания при включении/отключении.
Setup Time Test - Проверяет время выхода выходных параметров на номинальные значения после включения. Результат теста - 44,30 мс.
Power Good Time Test - проверяет время формирования сигнала готовности (PWR_OK) после стабилизации выходного напряжения. Результат теста - 142,0 мс.
P.G. Ring Times Test - проверяет количество переходов сигнала Power Good (PG) с низкого на высокий уровень и обратно, выявляя нестабильность мониторинга напряжений в блоке питания ATX. Результат теста - PASS.
Hold-On Time Test - проверяет время сохранения стабильного выходного напряжения после отключения входного питания. Результат теста - 20,70 мс.
Power Fail Time Test - проверяет время, за которое блок питания фиксирует потерю входного напряжения. Результат теста - 7,30 мс.
P.F. Ring Times Test - проверяет количество переходных колебаний сигнала при пропадании питания. Результат теста - 1 при допустимой норме < 2.
PS Off Test (ATX) - Проверяет корректность выключения блока питания по сигналу PS_ON в ATX. Результат теста - PASS.

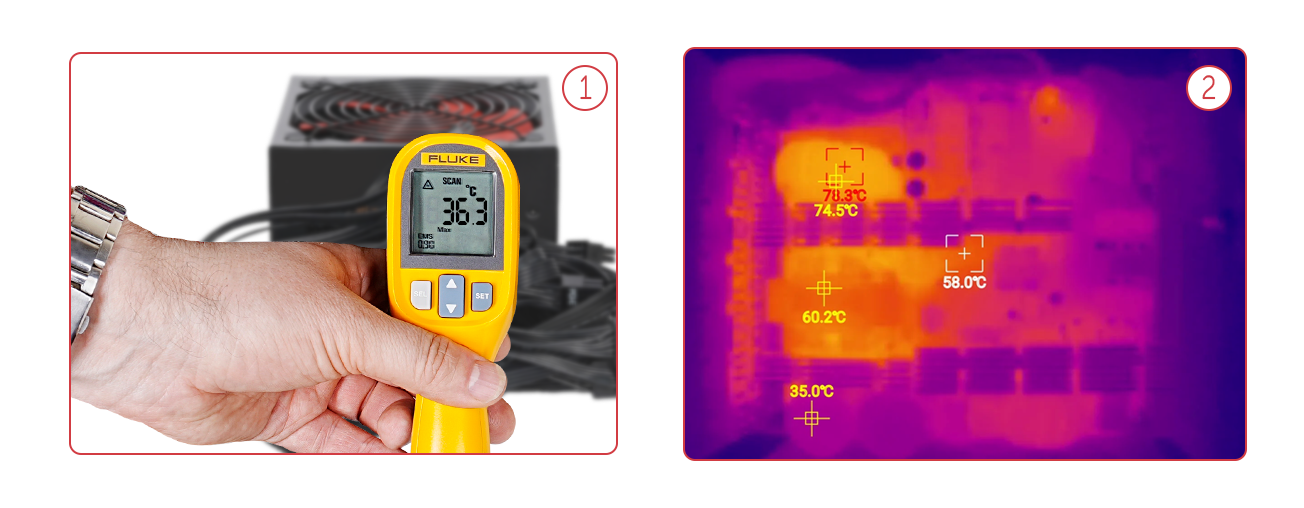

Температура кабелей (1)
Температура проводов через 20 минут работы под нагрузкой 1244 Вт при температуре воздуха 25°C составила 36,3°C — значительно ниже критического порога 50-60°C.
Тепловизионный анализ внутренних компонентов (2)
После снятия крышки при 100% нагрузке выполнен тепловой снимок (тепловизор Arkon AS1). Анализ показал нормальный характер тепловыделения — горячих точек с критическими температурами не обнаружено.
Измерение эффективности (КПД) блока питания Azerty RPS-1200MA
Тест измерения эффективности (КПД) показывает, какая доля потребляемой из сети энергии преобразуется в полезную выходную мощность, тем самым подтверждая его соответствие заявленным характеристикам.
Скорость вращения вентилятора
Радиаторы с увеличенной площадью рёбер и вентилятор с регулируемой скоростью вращения размером 140x140 мм обеспечивают эффективное охлаждение, при этом уровень шума остаётся минимально возможным. Установленная на вентиляторе стальная защитная решётка, не препятствует потоку воздуха, что также способствует снижению шума.

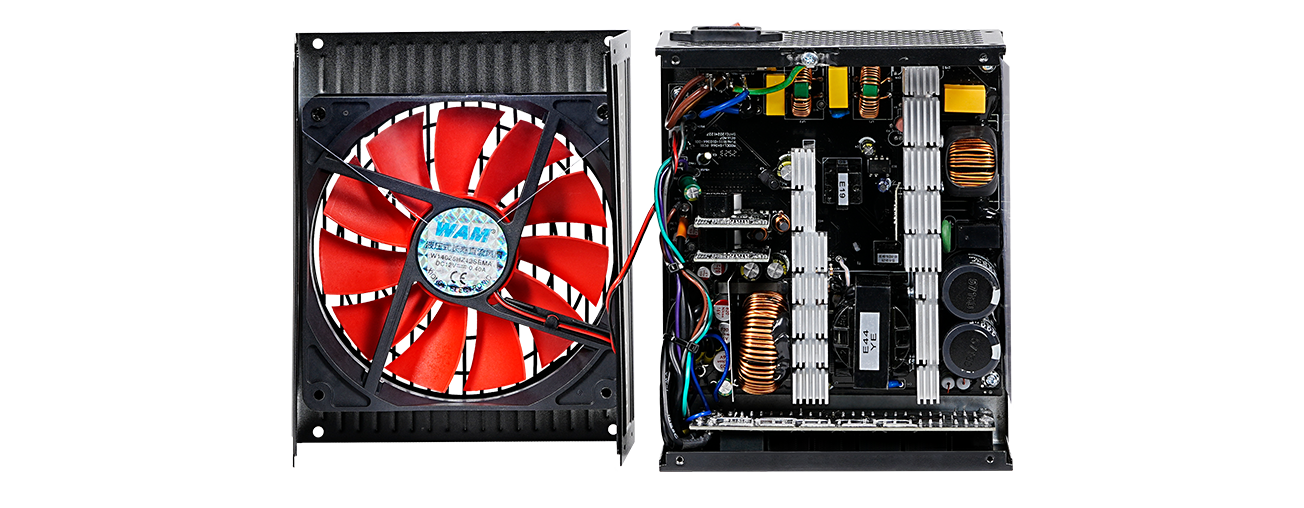

Внутренняя компонентная база
Высококачественный двойной EMI-фильтр, блок активного корректора мощности (APFC), синхронный выпрямитель на транзисторах, а также независимые DC-DC-преобразователи для линий +3.3 V и +5 V на отдельных платах - всё направлено на повышение КПД, снижение тепловых потерь, шума, а также идеальной стабилизации по мощной 12-вольтовой линии.
Ключевые результаты
Реальная мощность: 1244 Вт подтверждена длительным тестом
КПД 87,05–91,53% — соответствие 80 PLUS Silver на всех уровнях нагрузки
OPP, OCP, SCP, OTP — все защиты сработали корректно
Нагрев кабелей: 36,3°C при работе на 1244 Вт
Скорость вращения вентилятора: до 2000 об/мин в зависимости от нагрузки
Гарантия от производителя: 24 месяца
